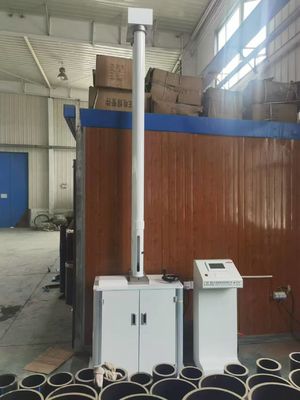

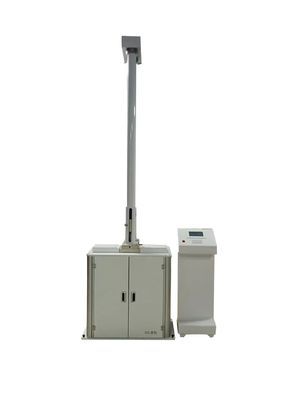

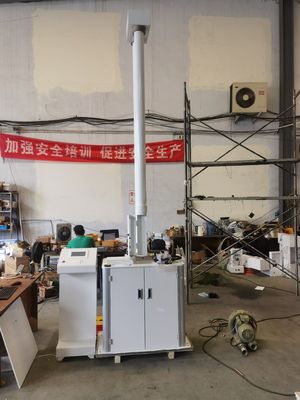

Macchina di prova di caduta e impatto

1Principio:

La macchina di prova dell'impatto delle cadute è adatta a vari tubi (tubi di approvvigionamento idrico in PVC-U, tubi per le acque reflue, tubi di approvvigionamento idrico a bassa pressione, tubi di approvvigionamento idrico a bassa pressione, tubi di schiuma di base,tubi ondulati a doppia parete, tubi di approvvigionamento idrico in PE, tubi di alimentazione in MPP), piastre.Il prodotto è conforme alla norma industriale JB/T9389, alle condizioni tecniche della macchina di prova dell'impatto con il peso di caduta e alle norme nazionali GB/T14152, GB/T14153, GB/T6112; soddisfa anche GB/T5836, GB/T10002.1, GB/T10002.3, GB/T13664, GB/T16800, GB/T18477, JB/T5125, JTT/529-2016 e altre norme relative ai metodi di prova.

2.Utilizzatori :

È adatto per la prova di impatto di campioni di materiali non metallici o di prodotti quali tubi di plastica, vetro, ceramica, ecc.È uno strumento di prova utilizzato per valutare la resistenza agli urti dei materiali.

3Indicatori tecnici:

1Energia massima di impatto: 300 J

2Massa del corpo del martello: 0,5 kg/6,3 kg

3- raggio di curvatura della testa del martello: uno per ciascuno dei tipi d25R50 e d90R50;

4. altezza di impatto: 2000 mm e inferiore

5. Errore di altezza d'impatto: ±2 mm

6Specificità del campione: Φ16mm Φ800mm

7Fornitura di corrente: 220V, 50Hz

8Dimensioni complessive: 900*800*4100 mm

9Peso della macchina: 380 kg

4. Norme pertinenti:

ZBN72026 "Condizioni tecniche per la macchina di prova dell'impatto con martello a caduta"

GB/T14152 "Metodo di prova per la resistenza agli urti esterni dei tubi termoplastici, quando gira la lancetta dell'orologio"

GB/T14153 "Regole generali per i metodi di prova di colpo con martello a caduta per materie plastiche rigide"

GB6112 "Metodo di prova per la resistenza agli urti dei tubi e dei raccordi termoplastici (metodo del peso di caduta) "

GB/T10002.1 "Pippi rigidi di cloruro di polivinile (PVC-U) per l'approvvigionamento idrico"

GB/T10002.3 "L'uso di tubi rigidi di cloruro di polivinile (PVC-U) per le acque reflue e le acque reflue sotterranee"

GB/T13664 "Pippi rigidi a parete sottile a cloruro di polivinile (PVC-U) per irrigazione ad acqua a bassa pressione"

GB11548 "Metodo di prova per la resistenza agli urti dei fogli di plastica rigidi (metodo del martello a caduta) "

JB/T5125 "Pippi rigidi di cloruro di polivinile per l'agricoltura"

JTT/529-2016 Balli di plastica per ponti in cemento

GB/T8814 "Profili rigidi di cloruro di polivinile (PVC) per porte e cornici di finestre"

GB/T5836.1 "Pippi rigidi di cloruro di polivinile per il drenaggio degli edifici"

GB/T 19472.1-2004 "Sistema di tubature strutturali a parete in polietilene (PE) sepolto Parte 1: tubi corrugati a doppia parete in polietilene"

5Configurazione hardware e composizione del sistema:

1Controller programmabile Taiwan Delta.

2, Taiwan Delta touch screen set (sette pollici).

3, un set di ricevitore fotoelettrico a fascio attraverso della Corea Onetokos.

4, un set di codificatori fotoelettrici.

5, un sistema di accelerazione e decelerazione.

6, un sistema di azionamento a catena.

7, un set di supporto per campioni in lega di alluminio.

8Il corpo del martello, la testa del martello e il sedile del martello sono equipaggiati di serie.

9, una serie di apparecchi per il prelievo di campioni.

10Un sistema pneumatico anti-impatto secondario.

11Un sistema di assorbimento elettromagnetico.

6.Principio di prova:

Installare il tubo o il profilo da sottoporre a prova sul banco di lavoro, regolare l'altezza del campione in modo che la superficie superiore del campione si trovi proprio sul bordo inferiore del sistema di contrasto fotoelettrico;selezionare la testa del martello e il peso in base ai requisiti della norma nazionale, e combinare il martello d'urto; regolare l'altezza elettromagnetica del sistema di assorbimento, appendere il martello; punto di prova; cadere il martello d'urto da un luogo alto,osservare la rottura del tubo o del profilo, uno o meno indica che la resistenza all'urto del tubo o del profilo è buona e più di uno indica che la resistenza all'urto Le prestazioni di impatto non sono buone.

7- Passi sperimentali:

A.campione di installazione:

1.1 Accendere la corrente e aprire la porta di protezione del campione.

1.2 Installare il campione d'impatto e regolare l'altezza del campione in modo che il bordo superiore del campione sia proprio vicino alla superficie di contatto del sistema fotoelettrico;

B.scegliere martello d'urto:

1 Selezionare il modello della testa del martello secondo i requisiti standard;

2 Combinare il martello d'urto secondo i requisiti standard.

- C.prove:

3.1 Regolare l'altezza del sistema di adsorbimento elettromagnetico, aprire la finestra di osservazione, inserire il martello d'urto combinato e adsorbirlo all'elettromagnete;

3.2 Impostare l'altezza di impatto;

3.3 sollevamento all'altezza impostata;

3chiave di prova in 4 punti;

3.5 I risultati delle prove sono forniti in base al danno dei campioni;
