Dettagli dei prodotti

Casa prodotti

Strumenti di misurazione ottica per immagini lineari automatiche 220V 60Hz

Name: Strumenti di misurazione ottica per immagini lineari automatiche 220V 60Hz
Brand: Guangdong Guangce Instrument Technology Co., Ltd
SKU: GC-432C
Availability: InStock

Marchio:	GC
Numero di modello:	GC-432C
MOQ:	1 set
prezzo:	Negotiated
Tempo di consegna:	In magazzino
Condizioni di pagamento:	TT

Informazione dettagliata

Descrizione di prodotto

Informazione dettagliata

Luogo di origine:

CINESE

Certificazione:

ISO

Dimensioni della macchina:

1350*660*1170 mm

Gamma di rotazione:

0~360°

Precisione ripetuta:

3μm

ferrovia di guida:

Cina Taiwan Uebank classe P

intervallo di lunghezze d'onda:

10nm

Intervallo di lunghezza d'onda:

400-700nm

interfaccia:

RS232

Peso:

1.5 kg

Risoluzione digitale:

1um

Software:

Misurazione rapida 2.0

Potenza dello strumento:

110V/220V ((AC),50/60HZ, potenza totale 400W

Unità di misura:

mm/pollice

Supporto personalizzato:

OEM, ODM, OBM

Tipo di visualizzazione:

Digitale

Rage di riscaldamento:

> 500°C/min

Imballaggi particolari:

Confezione in legno

Capacità di alimentazione:

100 serie

Evidenziare:

strumenti di misurazione ottici lineari

Strumenti di misurazione ottici a 220 V

Strumento automatico di misurazione dell'immagine 220V

Descrizione di prodotto

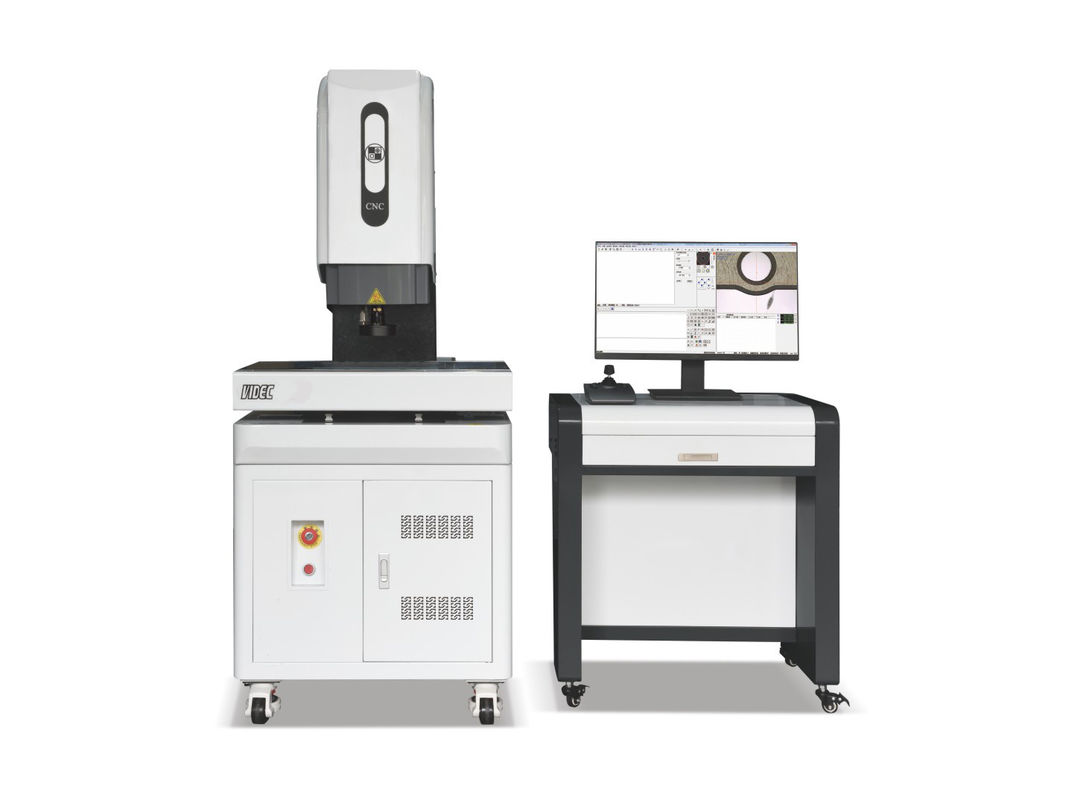

Strumento automatico di misurazione dell'immagine

Caratteristiche

Ø Tutti e tre gli assi sono azionati da guide lineari ad alta precisione Taiwan HIWIN e viti a sfera di grado di rettifica, con basso rumore e vibrazioni e minima deformazione di errore geometrico dinamico.

Ø Adotta base e colonna di granito marmoreo di alta qualità, con buona stabilità a temperatura e resistenza alla deformazione dell'effetto reale.

Ø Adotta un tavolo da lavoro in marmo di granito + alluminio per l'aviazione, piccola inerzia, garantendo la precisione del posizionamento e le prestazioni di stato stazionario per il funzionamento ad alta velocità.

Ø L'analisi strutturale degli elementi finiti e la progettazione strutturale ottimizzata per questa serie garantiscono l'alta precisione e la stabilità complessiva del sistema.

Ø Adotta un controller integrato multifunzionale e un servomotore ad alte prestazioni importato per realizzare un controllo completo a circuito chiuso.

Ø Il dispositivo dispone di una funzione di navigazione di misurazione che consente di individuare rapidamente la posizione di misurazione.

Parametri tecnici

Numero del modello	432C
XYZ Corso di misura	400300200
Distanza di lavoro	90 mm
Dimensioni totali LxLyLz	81511601710
Carico massimo	30 kg
Peso dello strumento	360 kg
Fornitore di alimentazione	AC220V±10%, 10A, 50/60Hz
Accuratezza di misura	X/Y轴:(2.5+L/200) μm,Z轴:(5+L/200) μm
Ripetibilità	2μm
Computer	scheda madre H 81 M CPU Intel Core i5 4590 8 Grandom memoria di accesso,500 G drive allo stato solido,Fornitore di alimentazione del telaio di Kanawada,HKC24"IPS
Altimetria ottica dell'asse Z	L'altimetria ottica senza contatto dell'asse Z è standard.
Vetture di trasmissione	X/Y/Z viti a sfera a tre assi Taiwan TBI per la rettifica a livello silenzioso
Guida della trasmissione	X/Y/Z tre assi Taiwan HIWIN silenziosa guida lineare
Servomotore	X/Y/Z servomotore a tre assi Taiwan Delta ad alte prestazioni
Software	Software di misurazione multifunzione CNC-IN3D
Controller	Controller di movimento a ciclo chiuso completo CNC-420
Scala raster	Scala di frammenti metallici,Risoluzione 0.5μm
Fotocamera CCD	Fotocamera CCD digitale a colori a pixel di 130W 1/2 HD
Lenti di navigazione	V-200 Large Field of View Wide Angle Navigation Lens
Lenti ottiche	Lenti auto zoom/lenti ingrandimento 0,7-4,5X,Ingrandimento dell'immagine 20-200X
Sistemi di illuminazione	256-livello programmabile cinque anelli e otto zone sorgente di luce superficie anello + contour LED fonte di luce fredda

Introduzione di Guangdong Guangce Instrument Technology Co., Ltd.


Strumenti di misurazione ottica per immagini lineari automatiche 220V 60Hz 3

Strumenti di misurazione ottica per immagini lineari automatiche 220V 60Hz 4

Strumenti di misurazione ottica per immagini lineari automatiche 220V 60Hz 5
